(漏れ率試験)

電動ファン付き呼吸用保護具を次の図に示す寸法の揺動形人体模型(以下この表において「揺動形人体模型」という。)に装着し、当該揺動形人体模型に呼吸模擬装置を接続してこれをチャンバ内に設置し、揺動形人体模型及び呼吸模擬装置を作動させた状態で、三分を経過した後、電動ファン付き呼吸用保護具の内部及び外部の塩化ナトリウムの濃度を二分間連続的に測定し、次の式により漏れ率を算定する。この場合において、測定及び漏れ率の算定は、次の各号に定めるところにより行わなければならない。

一　チャンバ内の空気は、試験開始時点において塩化ナトリウム(粒径分布の中央値が〇・〇六マイクロメートル以上〇・二マイクロメートル以下で、その幾何標準偏差が二・〇以下であるもの)の濃度が一立方メートル当たり一八ミリグラム以下で、その変動がプラスマイナス一五パーセント以下となるように調節されていること。

二　チャンバ内において揺動形人体模型の頭部(イ及びロにおいて「頭部」という。)に対して次に掲げる条件により送風すること。

イ　送風する位置は、頭部から前方一メートル以上離れた位置であって水平面に対し四五度下方向の位置であること。

ロ　頭部から三〇センチメートル離れた位置において風速〇・五メートル毎秒プラスマイナス〇・一メートル毎秒となること。

三　手動により流量を調節する機能を有する電動ファン付き呼吸用保護具にあっては、最小の風量に設定されていること。

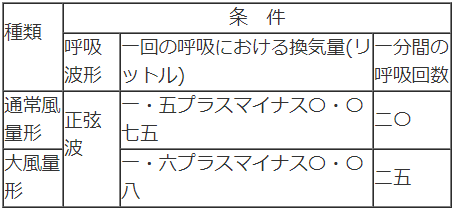

四　呼吸模擬装置は、次の表の上欄に掲げる電動ファン付き呼吸用保護具の種類に応じて、それぞれ同表の下欄に掲げる条件により作動させること。

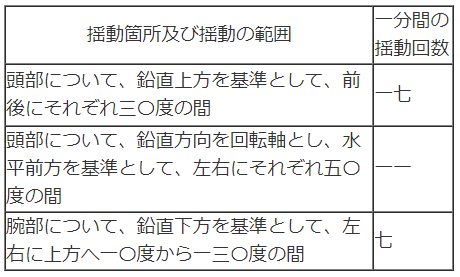

五　揺動形人体模型は、次の表の上欄に掲げる揺動箇所及び揺動の範囲ごとに、それぞれ同表の下欄に掲げる一分間の揺動回数だけ作動させること。

六　測定は、前号の表の上欄に掲げる揺動箇所及び揺動の範囲ごとに行い、それぞれについて漏れ率を算定すること。

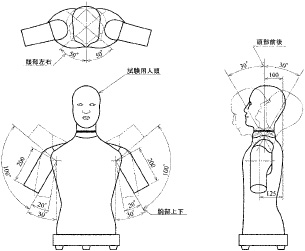

　　揺動形人体模型図(単位　ミリメートル)

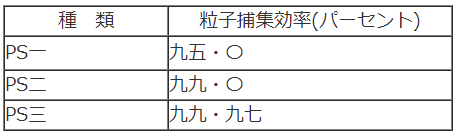

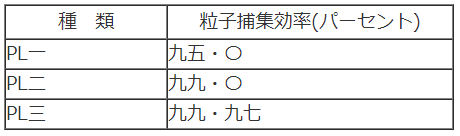

七　防毒機能を有する電動ファン付き呼吸用保護具にあっては、粒子捕集効率が九九・九パーセント以上の吸収缶を取り付けて試験を実施すること。

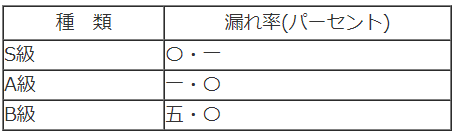

防じん機能を有する電動ファン付き呼吸用保護具にあっては、最も高い漏れ率が、次の表の上欄に掲げる種類に応じて、それぞれ同表の下欄に掲げる値以下であること。防毒機能を有する電動ファン付き呼吸用保護具にあっては、最も高い漏れ率が、〇・一パーセント以下であること。

(内圧試験)(面体形に限る。)

次の図に示す寸法の試験用人頭(以下この表において「試験用人頭」という。)の顔面部又は通気抵抗測定装着具の適切な位置に電動ファン付き呼吸用保護具を装着して気密性を確保し、試験用人頭に呼吸模擬装置を接続して漏れ率試験の項第四号の表の上欄に掲げる電動ファン付き呼吸用保護具の種類に応じて、同表の下欄に掲げる条件で作動させ、吸排気を六回行った後、引き続き面体の内側の圧力と面体の外側の圧力の差(以下この項及び第八条第三項において「面体内圧」という。)を一分間連続的に測定する。この場合において、手動により流量を調節する機能を有する電動ファン付き呼吸用保護具にあっては、最小の風量に設定した場合及び最大の風量に設定した場合のそれぞれについて測定を行うものとする。

試験用人頭図(単位　ミリメートル)

(吸気抵抗試験)(面体形に限る。)

通気抵抗試験器に装着した電動ファン付き呼吸用保護具(電動ファンを停止したもの)の面体の外側から内側へ、空気を毎分四〇リットルの流量で通じた場合における内外の圧力差(以下この項において「吸気抵抗」という。)を測定する。

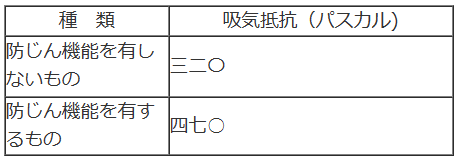

防じん機能を有する電動ファン付き呼吸用保護具にあっては、吸気抵抗が一六〇パスカル以下であること。防毒機能を有する電動ファン付き呼吸用保護具にあっては、次の表の上欄に掲げる種類に応じて、それぞれ同表の下欄に掲げる値以下であること。

(排気抵抗試験)(面体形に限る。)

通気抵抗試験器に装着した電動ファン付き呼吸用保護具(電動ファンを停止したもの)の面体の内側から外側へ、空気を毎分四〇リットルの流量で通じた場合における内外の圧力差(以下この項において「排気抵抗」という。)を測定する。

防じん機能を有する電動ファン付き呼吸用保護具にあっては、排気抵抗が八〇パスカル以下であること。防毒機能を有する電動ファン付き呼吸用保護具にあっては、排気抵抗が三八〇パスカル以下であること。

(排気弁の作動気密試験)(面体形に限る。)

気密試験器に排気弁を装着し、空気を毎分一リットルの流量で吸引して排気弁の閉鎖による内部の減圧状態を調べ、次に内部の圧力を外部の圧力より一四七〇パスカル低下させて放置し、放置を開始してから内部の圧力が常圧に戻るまでの時間を測定する。この場合において、気密試験器の内容積は、五〇立方センチメートルとする。

一　空気を吸引した場合に直ちに内部が減圧すること。

二　放置を開始してから内部の圧力が常圧に戻るまでの時間が一五秒以上であること。

(二酸化炭素濃度上昇値試験)(面体形に限る。)

摂氏二五度プラスマイナス五度の室内において、試験用人頭の顔面部に電動ファン付き呼吸用保護具(電動ファンを停止させたもの。以下この項において同じ。)を装着した状態及び装着しない状態で、試験用人頭に呼吸模擬装置を接続し、呼吸模擬装置により一回当たり二・〇リットルプラスマイナス〇・一リットルの空気(呼気における空気にあっては、二酸化炭素の濃度が五・〇パーセントのものとする。)を正弦波形の呼吸波形により毎分一五回、試験用人頭を通じて吸排気させながら、吸気における二酸化炭素の濃度(以下この項において「二酸化炭素濃度」という。)が一定となるまで二酸化炭素濃度測定器により測定する。

(最低必要風量試験)(ルーズフィット形に限る。)

電動ファン付き呼吸用保護具のフード又はフェイスシールドを装着させた試験用人頭又は試験用人体模型をチャンバ内に、フード内又はフェイスシールド内に送気するための空気取入口をチャンバ外にそれぞれ設置し、これらを連結管等により接続して、チャンバ内の気圧を常圧に維持するようにチャンバ内の空気を吸引装置で吸引し、当該吸引した空気の流量(以下この項及び第八条第三項において「吸引空気流量」という。)を測定する。この場合において、手動により流量を調節する機能を有する電動ファン付き呼吸用保護具にあっては、最小の風量に設定するものとする。

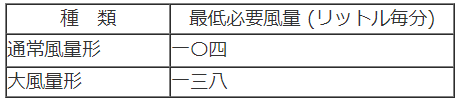

吸引空気流量が、次の表の上欄に掲げる電動ファン付き呼吸用保護具の種類に応じて、それぞれ同表の下欄に掲げる最低必要風量の値以上であること。

(騒音試験)

試験用人頭に電動ファン付き呼吸用保護具を装着し、呼吸模擬装置を接続して漏れ率試験の項第四号の表の上欄に掲げる電動ファン付き呼吸用保護具の種類に応じて、同表の下欄に掲げる条件で作動させ、試験用人頭の耳部における騒音の程度(以下この項において「騒音レベル」という。)を測定する。この場合において、手動により流量を調節する機能を有する電動ファン付き呼吸用保護具にあっては、最大の風量に設定するものとする。

（ 吸収缶の気密試験）（防毒機能を有する電動ファン付き呼吸用保護具に限る。）

収缶容器の接合部等が吸収缶と面体とが接続する側又は吸収缶の側面にあることが構造上確認できるものにあっては、吸収缶の内部に空気を一四七〇パスカルに達するまで送気し、漏気の有無を調べる。

（吸収缶の除毒能力試験）（防毒機能をする電動ファン付き呼吸用保護具に限る。）

一　試験を行う前に、吸収缶を包装をしたまま通気の方向を水平に保持して、毎分約一〇〇回で約二〇分間（二〇〇〇回以上二〇二〇回以下）の上下二〇ミリメートルの振動を与える。この場合において、同時に複数の吸収缶に振動を与える場合にあっては、これらの吸収缶が接触しないようにする。

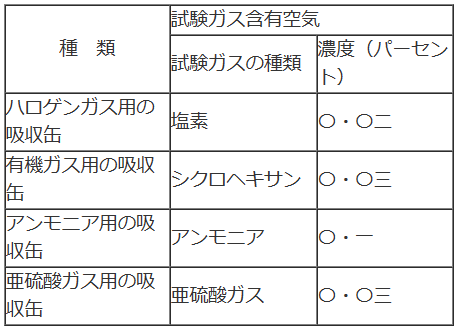

二　次の表の上欄に掲げる吸収缶の種類に応じて、それぞれ同表の下欄に掲げる試験ガス含有空気を製造者が設定した流量の範囲（毎分三〇リットルから毎分三〇〇リットルまでの範囲に限る。）内の流量（同一の種類の吸収缶を複数個取り付ける場合にあっては、当該流量を吸収缶の個数で除した流量。以下この表において「試験流量」という。）で吸収缶の内部に通じ、試験ガスの濃度を次のイ又はロのいずれかの方法により測定する。この場合において、試験温度は二〇度プラスマイナス二度、試験の相対湿度は五〇パーセントプラスマイナス五パーセントとする。

イ　ガス分析計による場合

　　吸収缶を通過した試験ガス含有空気をガス分析計に通じ、試験ガスの濃度を測定する。

ロ　ガス吸収法による場合

　　吸収缶を通過した試験ガス含有空気を捕集液を入れた捕集管に通じ、当該試験ガス含有空気中の試験ガスを捕集して濃度を測定する。

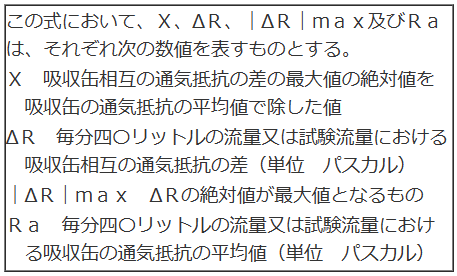

三　同一の種類の吸収缶を複数個取り付ける場合にあっては、毎分四〇リットルの流量又は試験流量における十個の吸収缶相互の通気抵抗の差の最大値の絶対値を吸収缶の通気抵抗の平均値で除した値を次の式により算定する。

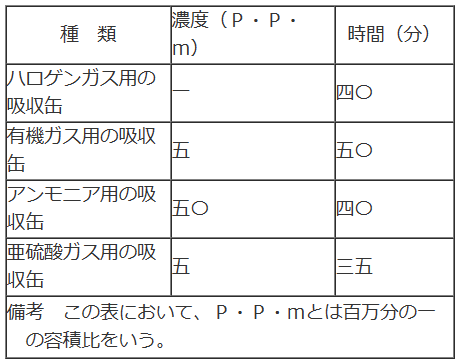

一 　次の表の上欄有に掲げる種類に応じて、同表の中欄に掲げる濃度に達するまでの時間が、それぞれ同表の下欄に掲げる時間以上であること。

二　同一の種類の吸収缶を複数個取り付ける場合にあっては、吸収缶相互の通気抵抗の差の最大値の絶対値を吸収缶の通気抵抗の平均値で除した値が、〇・二以下であること。

（最大流量での漏洩濃度試験）（防毒機能を有する電動ファン付き呼吸用保護具に限る。）

製造者が設定した最大流量（毎分三〇リットルから毎分三〇〇リットルまでの範囲の流量に限る。）が、吸収缶の除毒能力試験の試験流量と異なる場合にあっては、吸収缶の除毒能力試験と同じ条件の試験ガス含有空気を当該最大流量で吸収缶の内部に通じ、試験ガスの濃度を吸収缶の除毒能力試験と同じ方法により測定する。

（流量試験）（防毒機能を有する電動ファン付き呼吸用保護具に限る。）

一　次のイ又はロに掲げる方法により最大設定平均流量及び最大流量を算定する。

イ　面体形に係る測定方法

(1)　吸収缶を通気抵抗測定用ホルダに装着し、当該ホルダを電動ファン付き呼吸用保護具に取り付ける。当該保護具の面体を最大設定平均流量試験器に装着した状態で、当該保護具は作動させずに、定常流毎分二〇リットル、毎分四〇リットル、毎分六〇リットル、毎分八五リットル、毎分一一〇リットル、毎分一四〇リットル及び毎分一七〇リットルで吸引し、それぞれの通気抵抗を測定する。

(2)　吸収缶を流れる一分当たりの流量は、次の式により算定する。

Ｑ＝ａ×（｜ΔＰ｜^ｂ）

(3)　(2)の式を変形した次の式から、回帰分析によって、切片（loga）からａを、傾きからｂを求める。

ｌｏｇＱ＝ｌｏｇａ＋ｂ×ｌｏｇ（｜ΔＰ｜）

(2)及び(3)の式において、a、b、Q及びΔＰは、それぞれ次の数値を表すΔＰものとする。

Ｑ　一分当たりの流量（単位リットル）

ΔＰ　通気抵抗（単位パスカル）

(4)　吸収缶を通気抵抗測定用ホルダに装着し、当該ホルダを電動ファン付き呼吸用保護具に取り付ける。当該保護具の面体を、呼吸模擬装置が接続されている最大設定平均流量試験器に装着し、気密を確保した上で、当該保護具の電動ファン及び呼吸模擬装置を作動させ、五分経過後から五分間の通気抵抗を測定する。

(5)　(4)で測定した通気抵抗を用いて(2)の式により一分当たりの流量を求め、当該流量の平均値を最大設定平均流量とする。

(6)　(4)で測定した通気抵抗を用いて(2)の式により一分当たりの流量を求め、当該流量の最大値を最大流量とする。

ロ　ルーズフィット形に係る測定方法

(1)　電動ファン付き呼吸用保護具を装着させた試験用人頭をチャンバ内に、電動ファン付き呼吸用保護具に送気するための空気取入口をチャンバ外にそれぞれ設置し、これらを連結管等により接続し、当該保護具の電動ファンを作動させ、チャンバ内の気圧を常圧に維持するようにチャンバ内の空気を吸引装置で吸引し、五分経過後から五分間の吸引した流量を測定する。

(2)　(1)で測定した流量の平均値を最大設定平均流量とする。

(3)　(1)で測定した流量の最大値を最大流量とする。

二　最大設定平均流量及び最大流量の算定に当たっては、次のイからホまでに掲げる事項に留意しなければならない。

イ　電動ファンの電源は、試験で使用する電動ファン付き呼吸用保護具に対応したものとする。なお、電源が充電式の電池の場合は、十分に充電を行ったものを用いること。

ロ　試験に用いる吸収缶は、試験で使用する電動ファン付き呼吸用保護具に対応したもので、かつ、未使用品とすること。

ハ　差圧測定用ホルダは、吸収缶の差圧を測定するための試験用具で、吸収缶の流入側及び流出側の側面に通気抵抗測定口を備えたものとすること。

ニ　手動により流量を調節する機能を有する電動ファン付き呼吸用保護具にあっては、最大の風量に設定するものとすること。

ホ　面体形の電動ファン付き呼吸用保護具の通気抵抗値が、呼吸模擬装置の呼気時にマイナスとなる場合は、その間の通気抵抗値を〇パスカルとして平均値を計算すること。

備考　防毒機能を有する電動ファン付き呼吸用保護具であって防じん機能を有するものにあっては、吸収缶のろ過材がある部分に白線を入れる。
